एफपीसी सामग्री और ईएमआई के लिए ईडी कॉपर फोइल 12um 18um 25um 35um
>.बैक/रेड में ट्रीटमेंट लो प्रोफाइल फॉयल।
>.मोटाई: 12 ~ 35μm
>.चौड़ाई: 200-1340 मिमी
>.प्रदर्शन: उत्पाद की सतह काली या लाल होती है, इसकी सतह खुरदरापन कम होती है।
>.एप्लीकेशन: फ्लेक्सिबल कॉपर क्लैड लैमिनेट (एफसीसीएल), फाइन सर्किट एफपीसी, एलईडी कोटेड क्रिस्टल थिन फिल्म।तालिका 1- प्रदर्शन:
लो प्रोफाइल कॉपर फ़ॉइल के विशिष्ट गुण
वर्गीकरण | इकाई | आवश्यकता | जाँचने का तरीका | ||||||
नाममात्र की मोटाई | / | 12um | 1/2 आउंस(18um) | 3/4 आउंस (25um) | 1 ऑउंस (35um) | 50UM | 70UM | १०५यूएम | आईपीसी-4562ए |
क्षेत्र वजन | जी / ㎡ | १०७ ± ४ | १५३ ± ५ | 228 ± 8 | २८५ ± १० | 435 ± 15 | ५८५ ± २० | 870 ± 30 | आईपीसी-टीएम-650 2.2.12.2 |
पवित्रता | % | 99.8 | आईपीसी-टीएम-650 2.3.15 | ||||||
बेअदबी | चमकदार पक्ष (रा) | 0.43 | 0.43 | 0.43 | 0.43 | 0.43 | 0.43 | 0.43 | आईपीसी-टीएम-650 2.3.17 |
मैट साइड (आरजेड) | उम | 4.5 | 5.0 | 6.0 | 7.0 | 8.0 | 12 | 14 | |
तन्यता ताकत | आरटी (23 ℃) | 207 | 207 | 207 | 276 | 276 | 276 | 276 | आईपीसी-टीएम-650.२.४.१८ |
एचटी (180 ℃) | एमपीए | 138 | |||||||
बढ़ाव | आरटी (23 ℃) | 4 | 4 | 5 | 8 | 10 | 12 | 12 | आईपीसी-टीएम-650.२.३.१८ |
एचटी (180 ℃) | % | 4 | 4 | 5 | 6 | 8 | 8 | 8 | |
छील ताकत (एफआर -4) | एन/मिमी | 0.8 | 1.0 | 1.1 | 1.2 | 1.4 | 2.0 | 2.0 | आईपीसी-टीएम-650 2.4.8 |
आईबीएस/इन | 4 | 4.6 | 5.7 | 6.3 | 7 | 8 | 11.4 | 11.4 | |
पिनहोल और सरंध्रता | संख्या | नहीं न | आईपीसी-टीएम-650 2.1.2 | ||||||
विरोधी ऑक्सीकरण | आरटी (23 ℃) | 180 | |||||||
एचटी (200 ℃) | 60 मिनट | 30 |

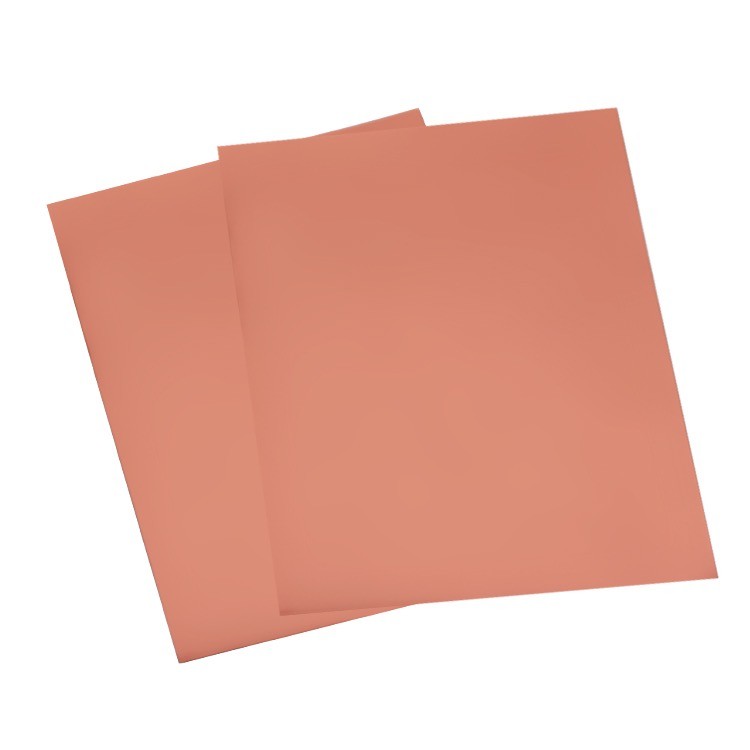

लो प्रोफाइल कॉपर फ़ॉइल पिक्चर
