उत्पाद वर्णन
MCCL (मेटल कॉपर क्लैड लैमिनेट) के लिए उच्च तापमान वाले इलेक्ट्रोलाइटिक कॉपर फ़ॉइल पर उच्च बढ़ाव ED कॉपर फ़ॉइल
विशेषताएं:
1. ग्रे या लाल में इलाज पन्नी
2. उच्च छील ताकत
3. अच्छी ईच की क्षमता
4. उत्कृष्ट प्रतिरोध नक़्क़ाशी के लिए आसंजन
5. उच्च तापमान पर उच्च बढ़ाव से विरोधी पन्नी टूट
6. पर्यावरण के अनुकूल उत्पादों और प्रक्रियाओं
7।उच्च तापमान बढ़ाव
8।उच्च छील ताकत
आवेदन:
1. पीसीबी बोर्ड
3. एंटेना पीसीबी
4।धातु कॉपर पहने टुकड़े टुकड़े
5. एमसीसीएल
उच्च तापमान बढ़ाव कॉपर पन्नी के सीओए
मोटाई | उम | 12 | 18 | 35 | 70 |
आईपीसी-TM-650 2.3.12 |
|
क्षेत्र का वजन | ग्राम / वर्ग मीटर | 107 ± 10 | 153 ± 15 | 305 ± 30 | 610 ± 61 |
आईपीसी-TM-650 2.2.12 |
|
बेअदबी | (आरए) | सुक्ष्ममापी | <0.43 | <0.43 | <0.43 | <0.43 |
आईपीसी-TM-650 2.2.17 |
(RZ) | सुक्ष्ममापी | <7 | <8.0 | <10.0 | <14 | ||
Copper≥ |
% | Above99.8 |
आईपीसी 4562 2.3.15 |
||||
तन्यता ताकत | सामान्य अवस्था | किलो / मिमी 2 | > 21 | > 21 | > 28 | > 28 |
आईपीसी 4562 2.4.18 |
राज्य का तापमान (180 ℃) | > 15 | > 15 | > 15 | > 15 | |||
ElongationI | सामान्य स्थिति | % | > 3.0 | > 4 | > 5 | > 5 |
आईपीसी 4562 2.4.18 |
राज्य का तापमान (180 ℃) | % | > 2 | > 2 | > 3 | > 3 | ||
छीलने की ताकत | किलो / सेमी | > 1.1 | > 1.3 | > 1.7 | > 1.9 |
आईपीसी 4562 2.4.8
|
|
उच्च तापमान ऑक्सीकरण प्रतिरोध (225 ℃, दस मिनट) |
कोई रंग नहीं बदलता | CCP मानक | |||||
solderability | अच्छा | CCP मानक | |||||
ब्याह | ≤2 | CCP मानक |
टिप्पणी:
1. मानक चौड़ाई 1295 (andard 1) मिमी है, ग्राहक की अनुरोध दर्जी के अनुसार अधिकतम चौड़ाई 1380 मिमी, मई है।

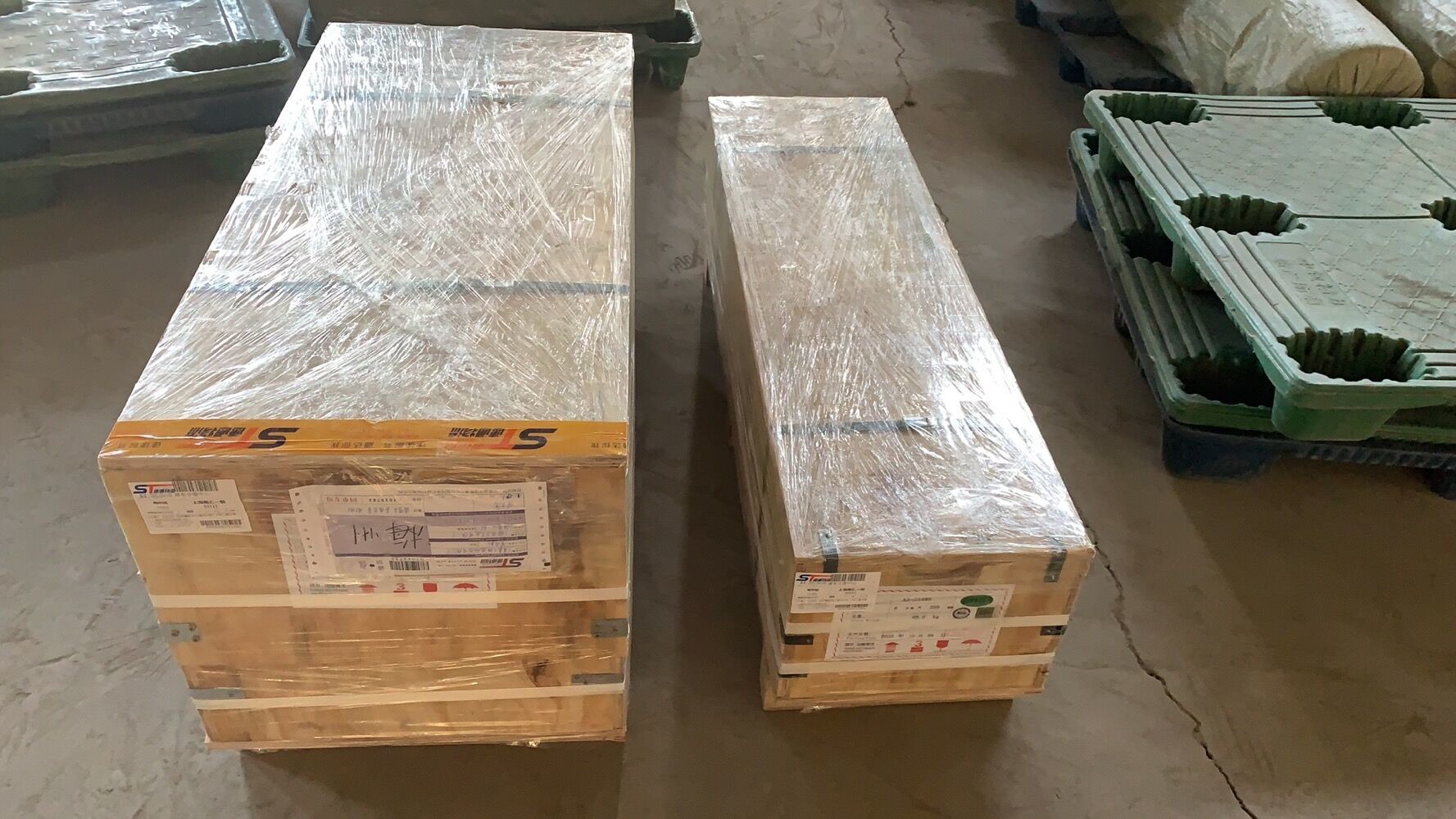

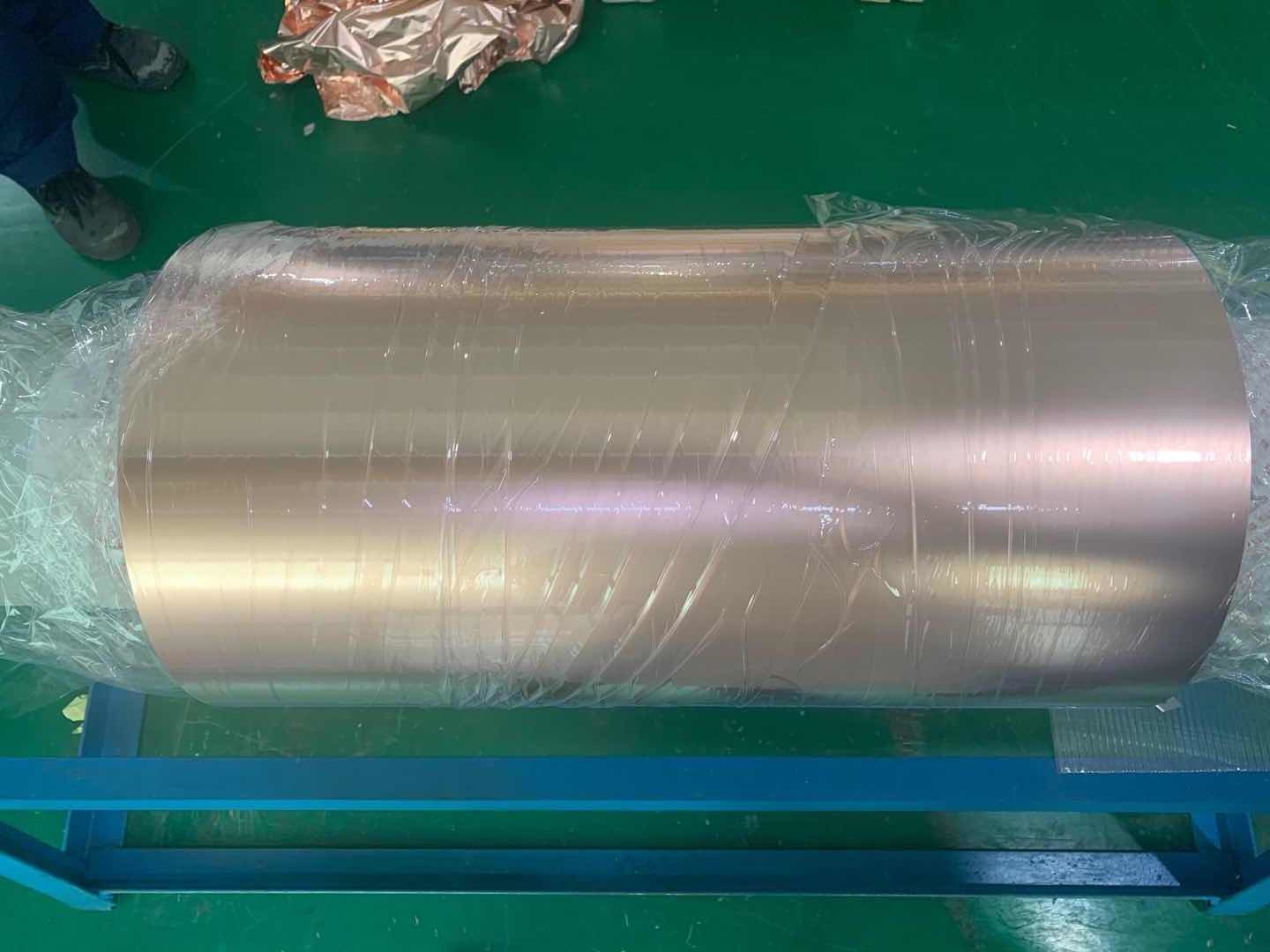

उत्पादों से पता चलता है:
