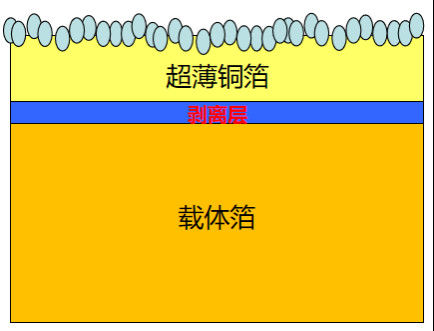

18 माइक्रोन वाहक तांबे की पन्नी के साथ अति पतली तांबे की पन्नी
जिमा कॉपर 12 वर्षों से अधिक समय से 4.5um से 14um तक की ली-आयन बैटरी के तांबे की पन्नी बना रही है।
विशेषताएं:
118 माइक्रोन वाहक तांबे की पन्नी के साथ अल्ट्रा पतली तांबे की पन्नी उच्च घनत्व।
.
2, ठीक पिच पैटर्न L/S = 50/50 या उससे कम गठन के लिए प्रयोग किया जाता है।
3पारंपरिक उत्कीर्णन प्रक्रिया के लिए उपयुक्त।
4अति पतली मोटाई।
5वाहक तांबे की पन्नी समर्थन स्थिरता और ताकत प्रदान करता है।
6उत्कृष्ट विद्युत चालकता।
7अच्छी ताप चालकता।
8उच्च लचीलापन।
9स्थायित्व।
10विभिन्न प्रक्रियाओं के साथ संगतता।
आवेदनः
1, एमआईसी एकीकृत मुद्रित सर्किट बोर्ड एमआईसी आईसी
2,आईसी पैकेजिंग वाहक बोर्ड
3इलेक्ट्रॉनिक सर्किट क्षेत्र (मुद्रित सर्किट बोर्ड (पीसीबी)
4,इंटीग्रेटेड सर्किट (आईसी) पैकेजिंग), लिथियम आयन बैटरी क्षेत्र (नकारात्मक धारा कलेक्टर)
5विद्युत चुम्बकीय परिरक्षण क्षेत्र (इलेक्ट्रॉनिक उपकरण, संचार सुविधाएं)
6लचीला इलेक्ट्रॉनिक्स क्षेत्र (लचीला डिस्प्ले स्क्रीन, पहनने योग्य उपकरण)
7एयरोस्पेस, ऑटोमोबाइल इलेक्ट्रॉनिक्स (इलेक्ट्रॉनिक कंट्रोल यूनिट (ईसीयू), ऑनबोर्ड चार्जर, स्वायत्त ड्राइविंग सेंसर)
विवरण पैकेजःलकड़ी का डिब्बा
अक्सर पूछे जाने वाले प्रश्न:
प्रश्न 1: प्रसव का समय?
एकः सामान्य वितरण समय 10~15 कार्य दिवस है।
प्रश्न 2: आपकी न्यूनतम आदेश मात्रा क्या है?
एकः MOQ 10 किलोग्राम है।
प्रश्न 3. आपकी मानक चौड़ाई क्या है?
A:300 मिमी,350 मिमी,400 मिमी,500 मिमी हम चौड़ाई के लिए अनुकूलन स्वीकार करते हैं. हम इसे किसी भी आकार में कटौती कर सकते हैं कि आप मांग के बाद
पास करनाचर्चा कर रहे हैं।
18 माइक्रोन वाहक तांबे की पन्नी के साथ अल्ट्रा पतली तांबे पन्नी sटंडार्ड सैमपूर्ण डिजिटलः
विनिर्देश (18μm) +3μm)
|
यांत्रिक गुण
|
अति पतली परत की मोटाई
|
3 μm
|
मैट पक्ष पर Rz Rz
|
<2.1 μm
|
क्षेत्रफल का भार
|
30 ग्राम/एम2
|
छीलने की ताकत ((FR-4)
|
1.2 किलोग्राम/सेमी
|
18 माइक्रोन के वाहक के साथ अति पतली तांबे की पन्नी तकनीकी डेटा शीट:
विनिर्देश
|
विवरण
|
मोटाई
|
18 माइक्रोन वाहक तांबे की पन्नी + अति पतली तांबे की पन्नी (विशेष उत्पाद के अनुसार कुल मोटाई)
|
चौड़ाई
|
अल्ट्रा-वाइड (यदि उपलब्ध हो तो रेंज निर्दिष्ट करें)
|
सटीकता
|
निरंतर गुणवत्ता और प्रदर्शन सुनिश्चित करने के लिए तंग सहिष्णुता के साथ उच्च परिशुद्धता।
|
विद्युत चालकता
|
कुशल संकेत संचरण को सक्षम करने के लिए उत्कृष्ट विद्युत चालकता।
|
ऊष्मा चालकता
|
विभिन्न अनुप्रयोगों में प्रभावी गर्मी अपव्यय के लिए अच्छी थर्मल चालकता
|
यांत्रिक शक्ति
|
वाहक तांबे की पन्नी और अति पतली तांबे की पन्नी का संयोजन उच्च यांत्रिक शक्ति और स्थायित्व प्रदान करता है।
|
समतलता
|
उन्नत विनिर्माण प्रक्रियाओं के माध्यम से असाधारण सपाटता प्राप्त करता है, विभिन्न अनुप्रयोगों में विश्वसनीय प्रदर्शन सुनिश्चित करता है।
|
18 माइक्रोन वाहक तांबे की पन्नी के साथ अल्ट्रा पतली तांबे की पन्नी के विशिष्ट गुणः
वर्गीकरण
|
इकाई
|
आवश्यकता
|
विधि परीक्षण
|
|
पन्नी का नाम
|
/
|
18 माइक्रोन वाहक तांबे की पन्नी के साथ अति पतली तांबे पन्नी के लिए कस्टम विनिर्देश
|
IPC-4562A (संदर्भ के रूप में अनुकूलित)
|
|
नाममात्र मोटाई
|
/
|
18 माइक्रोन वाहक तांबे की पन्नी + उत्पाद डिजाइन के अनुसार अति पतली तांबे की पन्नी की मोटाई
|
IPC-4562A (संदर्भ के रूप में अनुकूलित)
|
|
क्षेत्र भार
|
घ/m2
|
[विशेष मोटाई और तांबे के घनत्व के आधार पर गणना मूल्य]
|
IPC-TM-650 2.2.12.2 (संदर्भ के रूप में अनुकूलित)
|
|
शुद्धता
|
%
|
≥99.9
|
IPC-TM-650 2.3.15 (संदर्भ के रूप में अनुकूलित)
|
|
पन्नी प्रोफाइल
|
चमकदार पक्ष (Ra)
|
उह
|
≤0.15
|
IPC-TM-650 2.3.17 (संदर्भ के रूप में अनुकूलित)
|
मैट पक्ष ((Rz)
|
उह
|
0.5 - 15
|
IPC-TM-650 2.3.17 (संदर्भ के रूप में अनुकूलित)
|
|
तन्य शक्ति
|
आर.टी. ((23°C)
|
एमपीए
|
≥300
|
IPC-TM-650 2.3.18 (संदर्भ के रूप में अनुकूलित)
|
एच.टी. ((180°C)
|
एमपीए
|
≥200
|
IPC-TM-650 2.3.18 (संदर्भ के रूप में अनुकूलित)
|
|
लम्बाई
|
आर.टी. ((23°C)
|
%
|
≥80
|
IPC-TM-650 2.3.18 (संदर्भ के रूप में अनुकूलित)
|
एच.टी. ((180°C)
|
%
|
≥60
|
IPC-TM-650 2.3.18 (संदर्भ के रूप में अनुकूलित)
|
|
पिनहोल और छिद्र
|
संख्या
|
निर्दिष्ट क्षेत्र के भीतर कोई पता लगाने योग्य पिनहोल या छिद्र नहीं
|
IPC-TM-650 2.1.2 (संदर्भ के रूप में अनुकूलित)
|
|
टिप्पणी:अनुकूलन स्वीकार करें, मानक चौड़ाई,600 मिमी, 900 मिमी, 1200 मिमी और 1500 मिमी.
