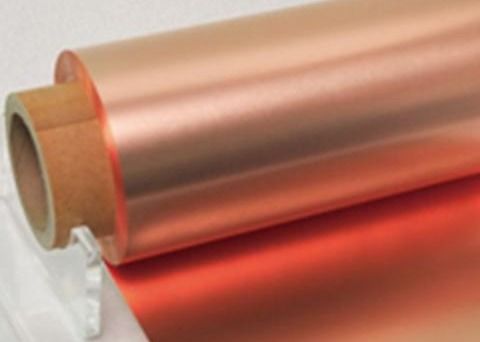

35μm उच्च प्रदर्शन विशेष चिपकने वाला लेपित तांबा पन्नी
जिमा कॉपर 12 वर्षों से अधिक समय से 4.5um से 14um तक की ली-आयन बैटरी के तांबे की पन्नी बना रही है।
विशेषताएं:
1अत्यंत कम द्विपक्षीय कठोरता।
2अत्यधिक मजबूत आर्द्रता और मौसम प्रतिरोध।
3अनुकूलित सतह उपचार प्रक्रिया।
4समान मोटाई।
5अच्छा चिपकने वाला प्रदर्शन।
6ऑक्सीकरण प्रतिरोध
7प्रसंस्करण की क्षमता।
8चिकनी और सपाट सतह की गुणवत्ता।
9अल्ट्रा-पतली विशेषता।
आवेदनः
1उपभोक्ता इलेक्ट्रॉनिक्स के लिए लागू
23C उत्पाद
3,बाहरी उच्च आर्द्रता वातावरण परिरक्षण
4तांबा लेपित लेमिनेट (CCl) और प्रिंटेड सर्किट बोर्ड (PCB)
5,लिथियम आयन माध्यमिक बैटरी
6विद्युत चुम्बकीय परिरक्षण
7लचीला तांबा लेपित लेमिनेट
विवरण पैकेजःलकड़ी का डिब्बा
अक्सर पूछे जाने वाले प्रश्न:
प्रश्न 1: प्रसव का समय?
A:सामान्य प्रसव का समय 10 से 15 कार्य दिवस है।
प्रश्न 2: आपकी न्यूनतम आदेश मात्रा क्या है?
एकः MOQ 10 किलोग्राम है।
प्रश्न 3. आपकी मानक चौड़ाई क्या है?
A:10mm, 12mm, 15mm, 20mm, 25mm, 30mm, 50mm, 60mm, 100mm, 120mm, 150mm, 200mm, 300mm, 650mmहम स्वीकार करते हैं
चौड़ाई के लिए अनुकूलन. हम इसे किसी भी आकार में कटौती कर सकते हैं कि आप पास के बाद मांग
चर्चा कर रहे हैं।
35μm उच्च प्रदर्शन विशेष चिपकने वाला लेपित तांबा पन्नीsटंडार्ड सैमपूर्ण डिजिटलः
विनिर्देश ( 3 5 μ m )
|
मैकेनिकल
गुण
|
मैट पक्ष पर Ra Ra
|
<1 μm
|
तन्य शक्ति
|
> 300 एमपीए
|
लम्बाई
|
>10%
|
क्षेत्रफल का भार
|
280±5 g/m2
|
निरंतर तापमान और आर्द्रता ((65°C 90%)
|
72 घंटों के भीतर कोई विरूपण, कोई धब्बे नहीं
|
35μm उच्च प्रदर्शन विशेष चिपकने वाला लेपित तांबे की पन्नी तकनीकीडाटा शीट:
पैरामीटर
|
इकाई
|
मूल्य
|
परीक्षण विधि
|
बेस कॉपर की मोटाई
|
μm
|
35 ± 15
|
IPC-TM-650 2.2.4
|
कुल मोटाई
|
μm
|
[37 - 42] (चिपकने वाली कोटिंग की मोटाई के आधार पर)
|
माइक्रोमीटर माप
|
कोटिंग मोटाई
|
μm
|
[2 - 7] (आवश्यकता के अनुसार समायोजित)
|
इलेक्ट्रॉन माइक्रोस्कोप या कोटिंग मोटाई गेज
|
चौड़ाई
|
मिमी
|
10 - 650 (अनुकूलित)
|
कैलिपर माप
|
लम्बाई
|
m
|
ग्राहक की आवश्यकताओं के अनुसार अनुकूलित
|
/
|
चिपकने की शक्ति
|
एन/मिमी
|
≥ 12
|
IPC-TM-650 2.4.9
|
छीलने की ताकत
|
एन/सेमी
|
180° छीलने की ताकतः ≥ 6.0 (विशिष्ट सब्सट्रेट के लिए)
|
एएसटीएम डी 3330
|
सतह प्रतिरोध
|
mΩ/□
|
≤ 0.08
|
चार जांच विधि
|
वॉल्यूम प्रतिरोध
|
Ω·cm
|
≤ 0.017
|
IPC-TM-650 2.5.17
|
ऑक्सीकरण प्रतिरोध
|
h
|
तापमान [X]°C और आर्द्रता [X]% की स्थिति में [विशिष्ट अवधि] के लिए जोखिम के बाद, सतह पर कोई स्पष्ट ऑक्सीकरण विरूपण नहीं है
|
त्वरित उम्र बढ़ने का परीक्षण
|
प्रक्रिया करने की क्षमता
|
/
|
प्रसंस्करण के दौरान विघटन या चिपकने वाला हानि के बिना पंचिंग, डाई-कटिंग और ड्रिलिंग करने में सक्षम
|
वास्तविक प्रसंस्करण परीक्षण और अवलोकन
|
सतह की कठोरता
|
रा (μm)
|
चमकदार पक्षः ≤ 0.2; मैट साइडः ≤ 1.0
|
प्रोफाइलोमीटर माप
|
उपस्थिति
|
/
|
चिकनी और सपाट सतह बिना झुर्रियों, खरोंचों, पिनहोल्स, ब्लिस्टर, धब्बे और अन्य दोषों के और समान रंग
|
दृश्य निरीक्षण
|
विशिष्ट गुण35μm उच्च प्रदर्शन विशेष चिपकने वाला लेपित तांबा पन्नीः
वर्गीकरण
|
इकाई
|
आवश्यकता
|
विधि परीक्षण
|
|
पन्नी का नाम
|
/
|
35μm विशेष चिपकने वाला कोटिंग के साथ तांबे की पन्नी के लिए कस्टम विनिर्देश
|
/
|
|
नाममात्र मोटाई
|
/
|
35μm विशेष चिपकने वाला कोटिंग + उत्पाद डिजाइन के अनुसार बेस तांबा पन्नी मोटाई
|
/
|
|
क्षेत्र भार
|
घ/m2
|
विशिष्ट मोटाई और तांबे के घनत्व के आधार पर गणना मूल्य
|
IPC-TM-650 2.2.12.2 (संदर्भ के रूप में अनुकूलित)
|
|
शुद्धता
|
%
|
≥99.8
|
IPC-TM-650 2.3.15 (संदर्भ के रूप में अनुकूलित)
|
|
पन्नी प्रोफाइल
|
चमकदार पक्ष (Ra)
|
μm
|
≤0.2
|
IPC-TM-650 2.3.17 (संदर्भ के रूप में अनुकूलित)
|
मैट साइड (Rz)
|
μm
|
1.0 - 20
|
IPC-TM-650 2.3.17 (संदर्भ के रूप में अनुकूलित)
|
|
तन्य शक्ति
|
आर.टी. (23°C)
|
एमपीए
|
≥ 350
|
IPC-TM-650 2.3.18 (संदर्भ के रूप में अनुकूलित)
|
एच.टी. (180°C)
|
एमपीए
|
≥ 250
|
IPC-TM-650 2.3.18 (संदर्भ के रूप में अनुकूलित)
|
|
लम्बाई
|
आर.टी. (23°C)
|
%
|
≥100
|
IPC-TM-650 2.3.18 (संदर्भ के रूप में अनुकूलित)
|
एच.टी. (180°C)
|
%
|
≥80
|
IPC-TM-650 2.3.18 (संदर्भ के रूप में अनुकूलित)
|
|
पिनहोल और छिद्र
|
संख्या
|
निर्दिष्ट क्षेत्र के भीतर कोई पता लगाने योग्य पिनहोल या छिद्र नहीं
|
IPC-TM-650 2.1.2 (संदर्भ के रूप में अनुकूलित)
|
|
चिपकने वाले गुण
|
चिपकने की शक्ति
|
एन/मिमी
|
≥ 12
|
IPC-TM-650 2.4.9 (संदर्भ के रूप में अनुकूलित)
|
टिप्पणी:अनुकूलन स्वीकार करें, मानक चौड़ाई,10mm, 12mm, 15mm, 20mm, 25mm, 30mm, 50mm, 60mm, 100mm, 120mm,
150 मिमी, 200 मिमी, 300 मिमी, 650 मिमी
